影响蝶阀驱动静力矩的因素

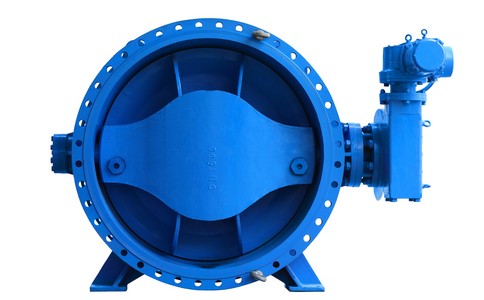

    随着社会的发展，我们使用蝶阀的越来越多，所以接下来我们就来剖析一下蝶阀的力。蝶阀运动的力主要是由当碟板旋转时和密封圈的摩擦阻力和绕动的轴和轴承的阻力组成，而且密封圈和中间线的相对阻力比较少，小到我们可以不用计算在内。当碟板和密封圈的之间的摩擦阻力，进行开启和关闭阀门的时候，密封圈的作用力就会在碟板的外周合理平均分布。





    如密封圈材质、阀瓣材质，阀门工作介质和工作压力一定时，均布力q基本确定，影响q值变化的主要因素是密封圈、阀体和蝶板的制造精度及蝶阀的安装精度。整个蝶板圆周上均布力q对轴产生的力矩经计算为Mb=4R?q式中R为蝶板的半径。（1）式是以对称式蝶板为例导出的计算式，若要用该式分析偏心式蝶阀，则须加修正。

    蝶阀轴与轴承的摩擦阻力矩蝶阀传动轴的直径略小于轴承孔径，二者材料较硬，轴与轴承可以认为是线接触，则求得摩擦阻力矩。

    用D1、D2表示同类蝶阀不同规格的通径，M1、M2表示驱动力矩，忽略半径r变化对M1的影响。下面用驱动力矩计算式分析表1的实测数据。
