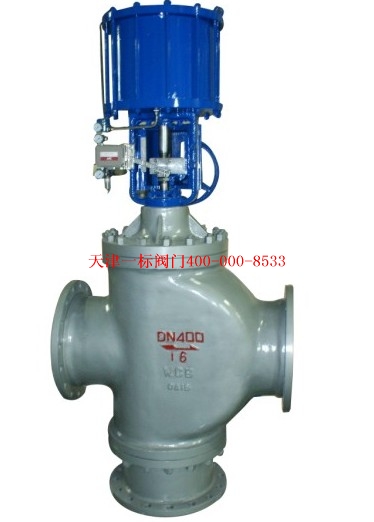

气动大口径三通调节阀
发布日期：2016年03月18日 作者：一标气动调节阀网 点击：次
概述：
ZMAQ/ZMAX型气动活塞三通调节阀有合流和分流两种作用方式。阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向三通阀在某些场合可以替代两个二通阀和一个三通接管而得到广泛应用，常用于热交换器的两相调节，也可用于简单的配比调节。
主要零件材料:
阀体、阀盖：HT200、WCB、ZGlCr18Ni9Ti
阀芯、阀座：1Cr18Ni9T、司钛莱合金堆焊
软密封阀芯：增强聚四氟乙烯
填料：聚四氟乙烯、柔性石墨、不锈钢波纹管
垫片：橡胶石棉板、不锈钢绕垫片
膜盖：A3
波纹膜片：5860胶夹480D 尼龙66网眼布
阀体、阀盖：HT200、WCB、ZGlCr18Ni9Ti
阀芯、阀座：1Cr18Ni9T、司钛莱合金堆焊
软密封阀芯：增强聚四氟乙烯
填料：聚四氟乙烯、柔性石墨、不锈钢波纹管
垫片：橡胶石棉板、不锈钢绕垫片
膜盖：A3
波纹膜片：5860胶夹480D 尼龙66网眼布
弹簧：60Si2Mn
阀杆、推杆：2Cr13、1Cr18Ni9Ti
衬套：2Cr
阀杆、推杆：2Cr13、1Cr18Ni9Ti
衬套：2Cr
主要技术参数：
阀座直径mm
|
合流
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
分流
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
额定流量
系数kv |
合流
|
8.5
|
13
|
21
|
34
|
52
|
85
|
125
|
210
|
340
|
535
|
800
|
1260
|
分流
|
25
|
32
|
40
|
50
|
65
|
85
|
125
|
210
|
340
|
535
|
800
|
1260
|
|
公称压力MPa
|
1.6 4.0 6.4
|
||||||||||||
行 程mm
|
16
|
25
|
40
|
60
|
100
|
||||||||
流量特性
|
直线
|
||||||||||||
介质温度℃
|
-20～200、-40～+250(常温型)、-40～315（中温型）
|
||||||||||||
法兰尺寸
|
铸铁法兰尺寸按JB79-59，铸钢法兰尺寸按JB79-59
|
||||||||||||
法兰型式
|
法兰密封面型式按JB77-59，其中铸钢法兰按光滑式，铸钢法兰按凹式
|
||||||||||||
阀体材质
|
HT200,ZG230-450、ZG1Cr18Ni9
|
||||||||||||
阀芯材质
|
1Cr18Ni9
|
||||||||||||
上阀盖型式
|
普通式（常温型），热片式（中温型）
|
||||||||||||
可调比
|
30:1
|
||||||||||||
气源接头
|
M16×1.5
|
||||||||||||
主要尺寸：
公称通径(mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
L(mm)
|
PN1.6MPa
|
185
|
200
|
220
|
250
|
275
|
300
|
350
|
410
|
450
|
550
|
635
|
720
|
PN4.0MPa
|
190
|
210
|
230
|
255
|
285
|
310
|
355
|
425
|
460
|
560
|
660
|
740
|
|
PN6.4MPa
|
200
|
210
|
235
|
265
|
295
|
320
|
370
|
440
|
475
|
570
|
670
|
770
|
|
H1(mm)
|
PN1.6MPa
|
140
|
150
|
160
|
180
|
200
|
220
|
220
|
256
|
278
|
322
|
540
|
612
|
PN4.0MPa
|
150
|
160
|
170
|
190
|
220
|
232
|
256
|
295
|
313
|
372
|
540
|
612
|
|
PN6.4MPa
|
160
|
170
|
180
|
200
|
220
|
242
|
266
|
300
|
318
|
382
|
540
|
612
|
|
H(mm)
|
普通型
|
435
|
441
|
465
|
480
|
584
|
585
|
575
|
762
|
772
|
792
|
1203
|
1234
|
散热片型
|
565
|
571
|
595
|
610
|
631
|
748
|
738
|
961
|
971
|
989
|
1525
|
1554
|
|
D(mm)
|
285
|
360
|
470
|
||||||||||
重量(KG)
|
72
|
75
|
81
|
88
|
135
|
158
|
190
|
262
|
322
|
450
|
550
|
600
|
|
订货须知:
1.产品型号与名称 2.公称通径(DN) 3.公称压力(PN) 4.额定流量系数KV 5.阀体和阀内组件材料 6.固定流量特性 7.适用温度和介质 8.整机作用方式(电开、电关)及输入信号 9.是否带附件(操作器、伺服放大器等)10.其他特殊要求
